多功能培训室(演讲厅)智能照明设计

多功能培训室(演讲厅)智能照明设计

时间:2013-09-11 11:18来源:http://www.zsokay.com 作者:迪家装饰 点击:

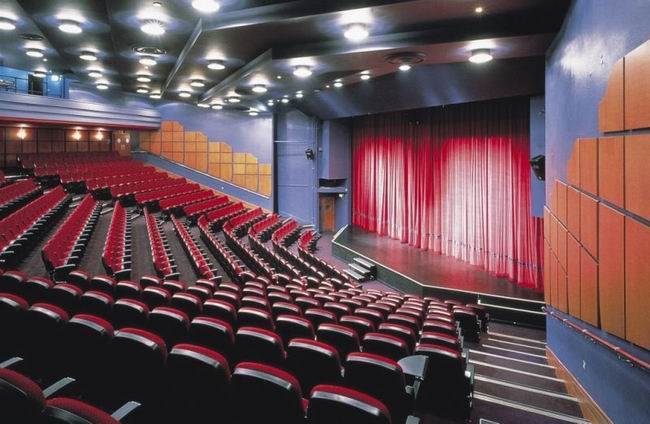

多功能培训室(演讲厅)智能照明设计,多功能培训室演讲厅照明的基本特点是要求具有灵活、多变特性的控制系统,演讲厅需要适应各种应用场合,因此对照明空间的要求也十分复杂,各种应用任务的照明控制必须保持最舒适的照明亮度,以适应房间的一些功能要求,在
多功能培训室(演讲厅)智能照明设计,多功能培训室演讲厅照明的基本特点是要求具有灵活、多变特性的控制系统,演讲厅需要适应各种应用场合,因此对照明空间的要求也十分复杂,各种应用任务的照明控制必须保持最舒适的照明亮度,以适应房间的一些功能要求,在应急情况时要提供安全出口指向,演讲厅还要具有与A/V系统和BMS等其他系统互联的接口,无论什么时候都要保持多功能培训室演讲厅的光照效果和稳定的照明状态。

多功能培训室(演讲厅)智能照明设计

1)照明控制要求
1、工作室和演示厅灯光的控制
2、数字投影仪通过RS-232的控制
3、视频设备通过红外线的控制
4、用LON协议(lon work系统的通信协议)与BMS集成
5、动静检测传感器
6、红外远程控制
2)系统概况
演讲厅通常有一间放投影仪的房间,那里有数字A/V设备,投影仪房间内的照明(灯路1、2)由窄束光筒灯构成,用于演示时可防止分散的光溢进演讲厅。
演讲厅内主要照明是带有电子可调光镇流器的荧光灯(灯路3、4、5)可调光镇流器有2线、1-10V、数字信号接口(DSI)和DALI等类型控制方法,本例采用DSI镇流器,演讲厅内荧光灯照明按使用人群的多少分层3路提供,天花板是斜的,光也会照到座位上。
演讲厅也可使用一些低压白炽灯,如筒灯(灯路6、7、8)为走廊和过道提供安全的照明亮度,讲台区单独控制的筒灯(灯路9)可用于A/V、投影和白板演示时的照明,导轨射钉(灯路10、11、12)可使演讲者在讲台的不同位置都有被控制的照明。
传感器(S1-S6)装在演讲台上和座位区,当演讲厅控制讲台不方便使用时,可在观众席上用手持红外远程遥控器通过传感器接收信号来操作控制系统。
3)系统操作
(1)演讲台上的触摸屏
演讲台上的触摸屏可控制整个系统,屏上面板可选择灯光预置场景,这些场景由CP2面板通过编程对各灯路分别进行控制,系统配置“Know”就是知道演讲台在使用并调亮适当通道的导轨灯,触摸屏的主菜单能引导三个部分:灯。A/V和预置场景,一个单一动作即按“Play DVD”键启动DVD就可使这三部分同时工作,调亮照明灯,打开投影仪和选择DVD机作为发送器,DVD配置声频运转系统,用DVD机作为发送器,子啊房间前选择主讲者,在确定的音量下播放现行加载的DVD。
(2)控制面板
CP1紧靠投影仪房间的门,控制房间内的灯光,选择各种需要的预置场景亮度,如房间的准备工作“UP”渐增和“DOWN”(渐减)键可调节最佳的照明亮度,“ALLOFF”(全关)键可关闭房间内和演讲厅内所有的灯,并发送一个信号到BMS表示房间不再使用了,应急复位键可复位CP3-CP6上的应急状态。
CP2位于投影仪房内,控制演讲厅内的灯光,包括手动滑竿控制和提供能在系统中预置场景的各种方法,可以编程和调用场景,位于房间前演讲台上的两个触摸屏TS1和TS2用于调用预置场景,这些面板为每个灯路设置一个手动滑竿,这为非技术用户建立灯光场景提供一个最简单的方法。
滑竿直到所要求的设置亮度,再按住场景键保持一会,这样一个新的场景就已被保存,这种编程方法称为“hold Down”编程,其他编程场景方法还有PC软件、LCD触摸屏、按键编程面板和插入式的手持编程器等。
CP3-CP6安装在靠近演讲厅的门边,它又两个按键,一个是”ON“另一个是”OFF“”ON“场景亮度的渐变时间比较快约3S,”OFF“场景亮度的渐变时间为15-20S内,保证操作面板的人员有足够的实际在离开房间之前灯光尚未关闭,这4块面板包括应急开关这是一样工作的,CP1上的”RESET PANIC“键用于复位,Cp3-Cp6上的应急键将它复位到应急状态。
4)与其他系统的连接
(1)数字投影仪
数据投影仪是用一个配置具有ASCII模式的DNG232网络连接器来实现的,允许投影仪通过RS-232用文本(TEXT)进行双向通信,另外一个接口方法是采用DIRTX8红外发送器的投影仪,它用红外线开启声频控制器。
音频控制器的集成是用DIRTX8红外发送器实现的,这是集成大多数商业A/V产品最方便和价廉的方法,它用红外线支持,DIRTX8有8个shuck,更加符合一般应用的要求,重播”MACROS“的红外(iR)命令在每步宏命令(AMCRO)之间具有适当的延迟和条件逻辑能力,除了支持红外命令库外,DIRTX8还有内置自学习功能,可记录红外命令。
与音频控制器接口的另一个方法是用DNG232网络连接器(网关)该设备有RS-232接口,某些A/V控制器由RS-485接口,这就可直接连接到RS-485网,大多数主流的A/V控制系统都能启动Dynalite系统的控制。
(2)BMS
通过DDNI-LON网络接口可集成到BMS,这个设备采用标准网络变量将DyNet协议转换长LON协议,无论什么时候用进门口的面板开灯或者用动静检测传感器检测有无动静发生,一旦检测到有动静后DDNI-LON就通知BMS,将空调调整到适当的状态。
负载控制器是DBC410(4*10 A 镇流器控制器)和DLEI205(12*5A 前沿调光器)控制器,每个电路都分部配有电路断路器、简化了照明系统的连接配置以及能方便测试应急灯的控制系统。
