多功能会议室装修技术支持

多功能会议室装修技术支持

时间:2013-08-02 09:48来源:http://www.zsokay.com 作者:迪家装饰 点击:
多功能会议室装修技术支持, 在上节的多功能会议室设计小迪也顺带给大家介绍了多功能会议室设计技术支持例如:会议讨论发言系统和高亮度大屏幕投影放映系统在这里小迪对这部分的多功能会议室装修这部分的技术就过多的叙述,今天主要介绍多功能会议室的视听系统
多功能会议室装修技术支持, 在上节的多功能会议室设计小迪也顺带给大家介绍了多功能会议室设计技术支持例如:会议讨论发言系统和高亮度大屏幕投影放映系统在这里小迪对这部分的多功能会议室装修这部分的技术就过多的叙述,今天主要介绍多功能会议室的视听系统和影视系统、多功能会议室系统功能、高保真音响扩声系统、升降式液晶显示屏系统、遥控中央控制系统、信号切换系统、功能会议室设备清单等

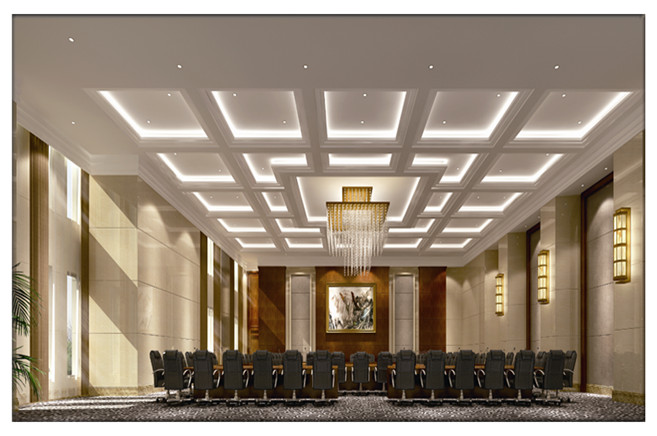

多功能会议室装修技术支持,

1、多功能会议室视听系统组成:
高保真音响扩声系统;数字式会议拾音系统;高亮度大屏幕投影放映系统;升降式液晶显示屏系统;无线遥控中央控制系统

2、多功能厅的影视系统可实现功能:
120”大屏幕投影画面放映;
12个每席一套:DIS数字会议话筒和APEC会场用升降式15”液晶屏的综合配置;
兼备会议扩声、卡拉OK演唱、DTS和AC3解码立体环绕声5.1声道影视还音音效
无线遥控屏幕选项式影视系统的中央控制系统;
多个弱电信号端方便提供驳接手提电脑、视频展台等外接AV信号;
 现场实况快球拍摄,创造电视电话会议条件;
 收视大楼内有线电视和卫星电视节目信号,红外遥控选台;
会议前后背景音乐播放,实况录音;
无线话筒卡拉OK无牵挂演唱,万首曲目光盘配置和自动评分;
电动卷帘升降屏幕。

3、 多功能会议室系统功能:
以中央控制主机为中心,无线触摸屏为控制终端;
通过主机上的RS232口连接到RS232转RS485转换模块,通过模块输出485信号控制液晶升降器统一或者单独控制升降;
通过主机上的RS232口连接到快球摄像机的RS232控制口,通过无线触摸屏控制摄像机转动和图象放大缩小;
通过主机上的KT-NET口连接KT-8电源控制器,可以控制窗帘、日光灯和设备电源,实现所有电源的自动控制;
通过主机上的KT-NET口连接KT-4A调光器,可以控制白炽灯从全暗到全亮,实现无级调光;
通过主机上的KT-NET口连接KT-VOL控制器,使整个指挥中心音量真正的受控制;
因为所有的设备都受到控制,所以能够实现客户所要求的对各个设备都进行控制;对灯光、影音系统进行预设及调整;通过控制A/V矩阵,可以实现将所有的音视频切换到会议室的所有音视频输出设备上;通过控制RGB矩阵,可以将多台计算机的RGB信号切换到投影机。
如筒灯的开/关;射灯的开/关;光管的开/关;全开/全关等。
通过主机上的RS232口控制投影机和投影屏幕的控制
通过主机上的RS232口和会议系统RS232模块做摄像机联动控制功能。

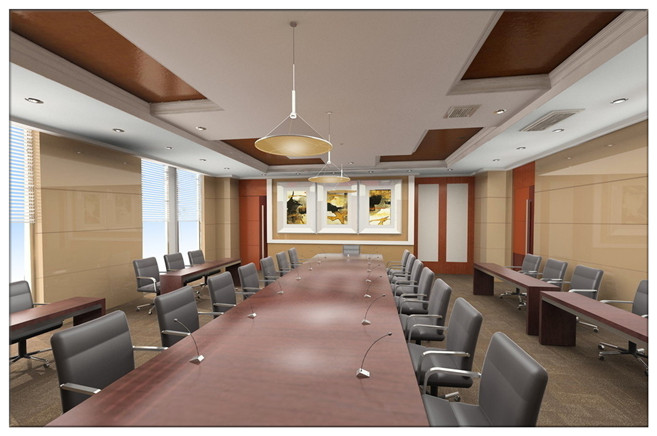

多功能会议室装修

4、高保真音响扩声系统:
多功能会议室为满足具有良好听觉条件的会议厅应达到如下要求:
观众席能达到足够的响度;
声扩散性好,声音能均匀覆盖整个观众席无死角;
达到足够的清晰度和保真度,不应有明显的回声、长延时、反射声、颤动回声、声聚焦和声共振等声学缺陷存在。
多功能厅的主扩声音箱采用英国原装StudioMaste全音域产品,其该音箱由一只12寸全音域同轴扬声器和一只5寸高频扬声器组成,使用时将该音箱安装在支架搁放在投影幕两旁,两边墙上离地30CM留有音箱线插座,即插即用,不用时可立即搬走。
整个扩声系统以高质量的语言清晰度为目标,同时在会议前后播放音乐时也具有较宽的频响和音乐的柔谐度。

5、升降式液晶显示屏系统
多功能会议室的功能要求即要显示视频图片资料,同时又要显示计算机数据资料;也有可能在参加会议的人中,不同的人在同时要看不同的显示资料等,在这些情况下,传统的指靠一台投影机是无法实现的,并且一些位置观看时不舒服或看不清,也不便于记录。由于宏控液晶升降系统采用日本电机,在系统稳定性、外观、噪音方面优于其他公司产品,在技术支持上能和宏控中央控制系统比较容易兼容,基于上述原因,拟采用宏控的液晶升降系统。
主要特点:
1)用日本东方电机;
2)用微波和数字同步定位识别处理技术,结合行程开关、双重保护;
3)用自动复位内置锁定;
4)意角度的调整液晶屏的方向;
5)用承轴滚动方式,运行平稳;
6)低噪音,运行时声音低于30分贝 ;
7)模式手动控制按键,RS485、RF遥控和手动控制三种功能;
8)用于15寸、17寸、19寸、21寸的液晶显示器
9)产品是具有高可靠性的智能控制设备,设计中采用容错技术,并可以自我判断故障点,并采用了高抗干扰能力的通信接口电路,保证了通信的可靠性,具有RF遥控功能和RS485通信功能,用户可以方便的完成演示过程;

6、遥控中央控制系统
在会议中使用的各种切换设备,如VGA切换、视频切换等都是可以触摸屏进行操作,不需要用户的手工干预或通过复杂步骤,这就最大程度的避免用户使用上的复杂度,这一点对任何智能会议室,尤其是举行重要会议的场所,是极为关键的细节问题。触摸屏的操作界面可以根据用户的需要提供中文菜单形式。控制部分的主要功能有:
音量控制、播放设备控制(DVD/录象机等)
电动投影幕升降、投影机开闭、信号选择操作等
信号切换控制(VGA或视频投影内容选择等)
摄象快球的变焦和移动控制等

7、信号切换系统
矩阵切换器是专门为多功能会议室显示信号以及高分辨率图像信号的显示切换而设计的高性能智能信号分配设备,用于将信号切换输出所有通道上,该系列产品广泛用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会议室等场合。
主要特点:
采用最新32位内嵌式处理器;
采用大规模高分辨率芯片,具有长线驱动功能;
采用信号长距离传输失真增益补偿技术;
采用同步信号校正技术;
采用可编程逻辑阵列电路,任意交互切换;
输入和输出端采用AMP公司的BNC接口;
兼容市场所有同类产品的代码和指令;
专用端口,能直接和宏控ST-960无线触摸屏*连接,即插即用;
特有TCP/IP网络控制管理功能*,能通过以太网控制;
全贴片SMD工艺,特有ESD静电保护功能;
RGB电脑信号切换器是专门为计算机显示信号以及高分辨率RGB图像信号的显示切换而设计的高性能智能矩阵开关设备,用于将各路电脑信号输出通道中的任一通道上,该系列产品广泛用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会议室等场合。

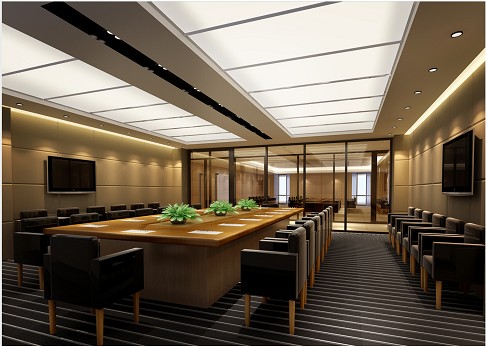

多功能会议室装修

8、功能会议室设备清单:
1)央控制系统
中央控制主机 KT-AV
彩色无线触摸屏 ST-960
充电座 ST-DS
充电电池 ST-BTP
无线接收器 RFGW
红外发射棒 IRP
有线触摸屏 LT-930
VGA矩阵 VGA1601
AV矩阵 AV804
VGA分配器 VGA0116
3路音量模块 KT-VOL
8路电源控制器 KT-8
4路调光器 KT-4A
系统软件编程 HK-win

2)议系统
中央处理器 KBB-3500/08 AutoPatch 合资 1
代表单元 KBB-3531/00 AutoPatch 合资 15
主席单元 KBB-3533/00 AutoPatch 合资 1
20米延长线缆 KBB-3516/20 AutoPatch 合资 1
 彩色智能摄像机 D-70 SONY 日本 2

3)示系统
投影机 EMP-7900 爱普生 日本 1
投影屏幕 120寸 美视 加拿大 1
投影吊架 BB1 宏控 中国 1
液晶升降系统 PX-15 宏控 合资 16
电动吊架 M210 宏控 合资 1
多功能液压接口 KT-601 宏控 合资 16
液晶屏 540N 三星 韩国 16

4)响设备
12寸全频音箱 PM112 StudioMaster 英国 2
全频功放机 AVR-2105 DENON 日本 1
调音台 PA12 A&H 英国 1
无线手持话筒 PGX24/SM58 SHURE 美国 2
双31段均衡器 1231 DBX 美国 1
全音域扬声器 151 BOSE 美国 4
有源重低频音箱 YST160 YAMAHA 日本 1
DVD 585P SONY 日本 1
MD机 MDS-JE480 sony 日本 1
电视盒 2488 佳得美 中国 1
 音箱支架 AVT   中国 2

5)他设备
机柜    VGA线   音视频线   电源线    控制线   音箱线   接口一批
