会议室智能照明设计方案

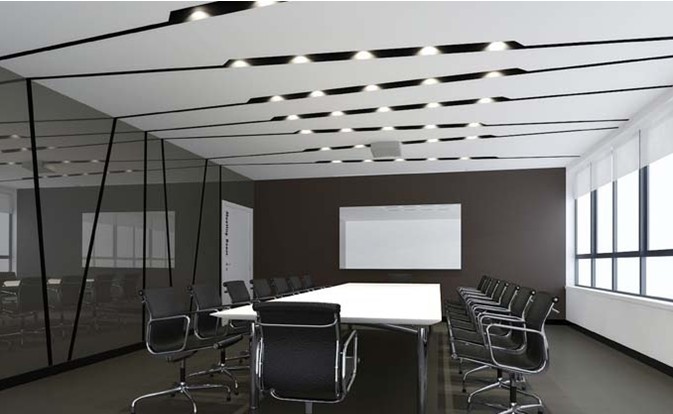

会议室智能照明设计方案,会议室一般位于办公空间的中心位置，它与公司所有部门都有着息息相关的联系，当有人使用会议室时，其配备的设备如照明灯具、A/V系统、电动百叶窗、投影屏都应该能够很好地协调工作，会议室常用于各类会议，因此控制系统的设计是否人性化，将直接影响会议参会人员的情绪。



1）照明控制要求
（1）工作空间灯和装饰灯的控制
（2）数据投影仪通过RS-232控制
（3）A/V设备通过红外（IR）的控制
（4）投影屏幕的控制
（5）窗帘的控制
（6）红外远程控制
（7）通过办公室的以太网和LAN与房间预约日程表的集成
2）系统设计思路
（1）会议室通常会配有一个播放A/V设备的柜
（2）安装在天花顶上的数字投影仪可将图像投射到电动屏幕上，当改用白板不用投影屏时，屏幕可以受控卷起。
（3）A/V柜上的灯（灯路1）和射向会议桌上的灯（灯路5和6）由窄射光的低压筒灯组成，能均匀地照亮整个会议区，筒灯（灯路2和3）用于一般的房间照明，隐蔽在天花棚格平顶的冷阴极管或霓虹灯（灯路4）提供会议桌周边的照明，当使用投影仪时，灯路2可自动调暗屏幕前的照度。
（4）控制面板（CP1、CP2）位于邻近门的入口，控制面板（CP3）位于白板的左边，传感器（S1、S2）安装在天花顶，它可以接受坐在会议桌的人发出的红外远程控制信号。
（5）5个窗户都装有导轨电动窗帘，当投影仪工作时，它可以自动放下窗帘或调节到合适的角度，减少自然光的亮度，每个窗帘采用两个控制通道，一个用于运动方向的控制，另一个用于驱动电机转动的控制，这就能使在电机转到结束点时关闭窗帘和关断电机，不需要一直依赖电机行程限制开关。
3）系统组成
（1）控制面板
CP1和CP2安装于会议室的两个入口处，提供会议室的全部照明和窗帘控制,CP3位于白板左边，其功能与CP1和CP2一样，另外8个按键用于控制A/V系统，坐在会议桌边的人员可以用红外远程控制（遥控）照明和其他设备。
（2）传感器
DUS703是360°通用传感器，它结合动静检测、红外接收和照度检测动静探测功能用于在设定时间段内会议室没有人员时关闭灯光，确保在不需要照明时自动关灯，并通知BMS，该房间已无人使用，红外接收器是用于走动的参会者可拿着手持远红外遥控器在会议室的任何方位任意调用预置场景，以满足会议议程的需要。
（3）A/V设备
许多普通的A/V系统可直接通过网络集成到电子系统，用DTK622PC节点连接A/V系统的RS-232接口，就可以连接到DyNet使得A/V系统内已配置的控制对象如按键和滑竿可以在电子系统内进行直接控制可监控。
（4）数字投影仪
数字投影仪的控制是采用一个DNG232网桥配置ASCΙΙ模式来实现的，允许用文本（Text）方式通过一个RS-232口与投影仪进行双向通信，其他接口方法包括用DIRTX8红外发送器的投影仪，它可以用红外线启动。
（5）LAN服务器
DlightIII服务器提供一个DCOM基层平台，它能通过TCP/IP跨接到办公室或商业性的LAN，这样，LAN上任何一台PC机用企业内部网（Intrant）的Web页面或者电子实用程序软件很容易控制Dynalite系统，也能用微软（Microsoft）和许多其他软件商流行的应用程序直接控制系统。
（6）负载控制器
两台DLE405 4*5A调光器为筒灯和冷阴极管或霓虹灯提供8个通道前沿相控调光，窗帘电机控制和投影屏幕用两台DRC810DT，8*10A继电器控制器来完成，DDRC810DT采用于触点转换输出，特别适合窗帘电机控制。
